Dispositivo di prevenzione dello scoppio a doppia ala

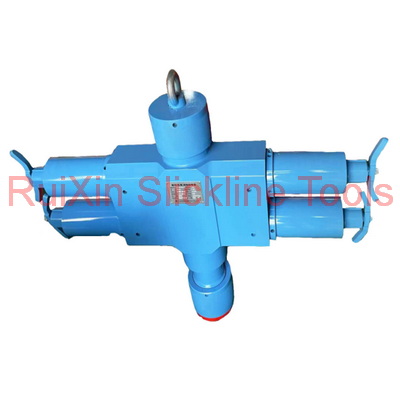

Dispositivo di prevenzione dello scoppio a doppia ala  Produttore: Ruixin

Il Double Wing Blowout Preventer è collegato all'attacco della testa pozzo o alla sommità dell'albero.La chiusura del BOP mentre il filo o il cavo è ancora a fondo pozzo sigilla attorno al filo (o al cavo), sigillando la pressione all'interno del pozzo e prevenendo lo scoppio esterno.

Dispositivo di prevenzione dello scoppio a doppia ala Principali parametri tecnici

1. Specifiche e modello: 2FZ7.6-70-Y

2. Pressione di esercizio nominale: 70MPa;

3. Pressione di prova della resistenza: 105 MPa;

4. Diametro massimo del cavo applicabile: 5/16 ';

5. Modalità operativa: controllo idraulico;

6. Ambiente di lavoro: standard;

7. Peso: circa 110㎏.

Peculiarità del Blowout Preventer a doppia ala

Il dispositivo di prevenzione dello scoppio a doppia ala è un tipo di dispositivo di prevenzione del controllo della pressione via cavo utilizzato nei pozzi di acque profonde per impedire il kickout o lo scoppio accidentale dei fluidi di perforazione e di altri fluidi di perforazione che entrano nella colonna d'acqua.

Il dispositivo di prevenzione dello scoppio a doppia ala presenta numerosi vantaggi rispetto ad altri tipi di dispositivi di prevenzione del controllo della pressione, inclusa la capacità di resistere a pressioni elevate e il basso rischio di cavitazione.   È anche relativamente facile da installare e mantenere.

Per utilizzare questo dispositivo di prevenzione, la squadra di perforazione deve prima collegare la linea metallica al fondo del pozzo utilizzando un girello zavorrato.   Quindi, devono collegare un'estremità del dispositivo di prevenzione al cavo e l'altra estremità alla testa del pozzo.   Quando il fluido di perforazione raggiunge una determinata pressione, il dispositivo di prevenzione rilascerà automaticamente la linea metallica, prevenendo qualsiasi fuoriuscita accidentale.

Test del prodotto sul dispositivo di prevenzione dello scoppio a doppia ala

1. Prova di resistenza:

(1) Installare il giunto per la prova di pressione e collegare la tubazione per la prova di pressione;

(2) Avviare la pompa di prova della pressione per la prova di pressione.La pressione di prova è 105 MPa e la pressione viene mantenuta per 15 minuti.Compila la scheda di prova.

2. Test delle prestazioni (test di tenuta del cancello):

(1) Chiudere manualmente il pistone e fissare l'asta lucidata da 5/16 ' di diametro nella scanalatura di tenuta del pistone del cavo;

(2) Rimuovere i giunti di prova della pressione superiore e inferiore, premerli dal tappo da 1/2 dell'ala inferiore a 35 MPa, mantenere la pressione per 30 minuti e compilare la scheda di registrazione del test.

(3) Dopo il test, eliminare l'umidità residua interna.

Dispositivo di prevenzione dello scoppio a doppia ala Precauzioni

1. Controllare in tempo le guarnizioni interne ed esterne e gli O-ring del pistone e sostituirli in tempo;

2. Dopo ogni manutenzione, è necessario eseguire un test delle prestazioni (test di tenuta del cancello);

3. Eseguire regolarmente test di resistenza e test di tenuta.
